检查井系列

Inspection WellSeries

塑料检查井构成

PLASTIC INSPECTION

ICHAMBERS FOR SEWRAGE

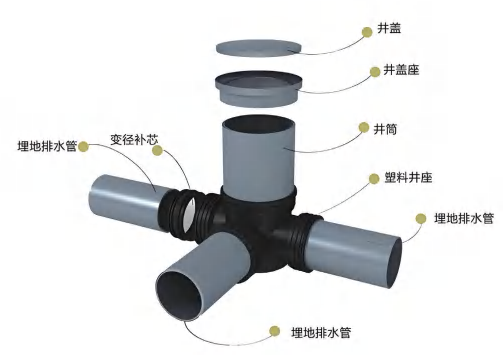

检直井由井座、井筒、井盖或防护盖座和检查井配件组成。

检查井井筒采用埋地排水管材，如平壁实壁管、双层轴向中空壁管、HDPE中空缠绕管；检查井井盖可采用铸铁检直井盖、复合材料检查井盖、钢纤混凝土检查井盖。质量符合现行《市政排水用塑料检查井》CJ/T326-2010的要求。颜色为白色或灰色，井筒内外壁应光滑、平整表面不应有气泡、裂口、凹陷、色泽不均匀及分解变色线。塑料井简井座在15KN静载载荷压力下无开裂、裂缝。

应用领域

Application area

1、建筑小区、城乡市政、工业园区、旧城改造等范围内埋地塑料排水管道外径不大于1200mm、埋设深度不大于8m的塑料排水检直井工程的设计、施工和维护保养。

2、一般土质、软土土质、季节性冻土土质和湿陷性黄土土质条件下的塑料排水检查井施工。

3、抗震设防裂度为9度及9度以下的地区。

4、一般车道的地面荷载按汽车总重15t(后轮压5t);消防车道的地面荷载按汽车总重30t(后轮压6t)设计。

5、地下水位按地面下不高于1.0m设计。

产品优势

Product advantage

井盖塑料检查井的功能有五点：节地、节能、节水、节材、环保。

1、耐酸碱腐蚀耐老化、使用寿命长。

2、安全环保，密封好防渗漏。

3、均匀沉降、抗压。埋地排水管变径补芯井筒

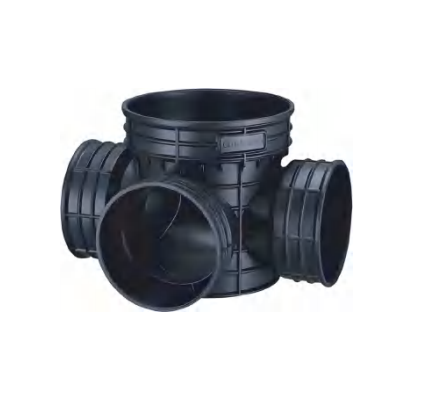

4、施工方便快捷。塑料井座

5、高效排水。

6、重量轻埋地排水管

7、综合造价低，维护费用少

8、密封性能好、防渗漏

9、节约材料。

连接方式

Connection mode

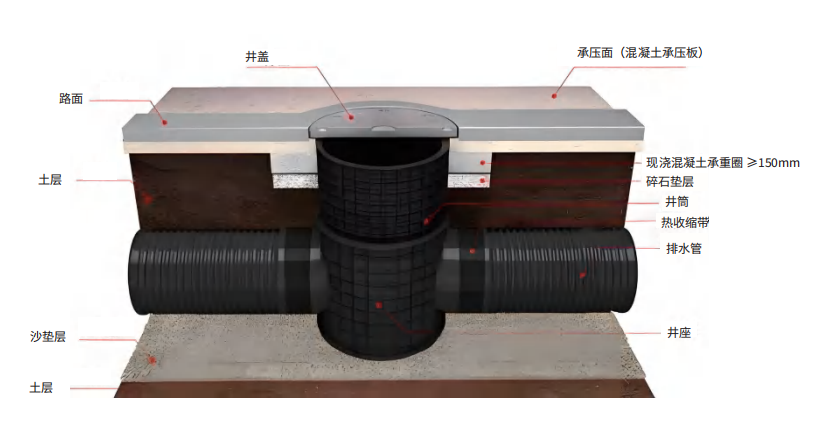

井座与埋地管道的连接，均应采用橡胶密封圈柔性的连接，外圈用热收缩套进行密封，以适应地座变形等。

1、污水管道上应采用有流槽的检查井井座；

2、雨水管道上的检查井，其井座应符合下列要求：

a、道路雨水口应采用有沉泥室的井座；

b、在雨水管道上需设置沉泥室井座的检查井时，宜设置在井筒外经大于等于500mm的检查井处；

c、其他雨水检查井可采用有流槽的井座。

产品规格

Product specification

规格(井座直径mm)井座类型支管大小井高D450D700起始井、直通井、根据外接排水管材大D1000三通井和异形井等小而定，但不得大于一般不高于1800mmD1200井座尺寸减200mmD1500

产品执行标准

Connection mode

塑料检查井质量符合现行《市政排水用塑料检查井》CJ/T326-2010、CJ/T233-2006_建筑小区排水用塑料检童的要求。
